LSZD型雙轉子流量計是我公司研制開發的，容積式流量計。用于管道中液體流量測量和控制的精密儀表。具有計量精度較高、運轉平穩、無脈動、噪音低、使用壽命長和對粘度變化適應性強等特點。因此在石油、化工、冶金、電力、船舶、交通、碼頭、礦山、熱電、食品等部門廣泛采用。特別適用于原油、高凝油、高含水原油、石油制品、食品和化學溶液的商貿交易計量和工程自動化計量管理控制。流量計可現場指示、直接讀數；并可配光電脈沖轉換器輸出電脈沖（電流）信號，供顯示儀表及計算機處理，使管道內液體流量能遠傳集中控制。
LSZD型雙轉子流量計
LSZD雙轉子流量計 概述
LSZD型雙轉子流量計是我公司研制開發的，新型的容積式流量計。用于管道中液體流量測量和控制的精密儀表。具有計量精度較高、運轉平 穩、無脈動、噪音低、使用壽命長和對粘度變化適應性強等特點。因此在石油、化工、冶金、電力、船舶、交通、碼頭、礦山、熱電、食品等部門廣泛采用。特別適 用于原油、高凝油、高含水原油、石油制品、食品和化學溶液的商貿交易計量和工程自動化計量管理控制。流量計可現場指示、直接讀數；并可配光電脈沖轉換器輸 出電脈沖（電流）信號，供顯示儀表及計算機處理，使管道內液體流量能遠傳集中控制。
LSZD雙轉子流量計 工作原理

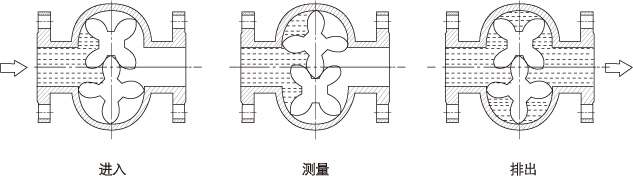

雙轉子流量計的計量室由內殼體和一對螺旋轉子及上下蓋板等組成，它們之間形成若 干個已知體積的容腔作為流量計的計量單元。流量計的轉子靠其進、出口處的微小壓差推動旋轉，并不斷地將進口的液體經容腔計量后送到出口（見圖），轉子將轉 動次數經密封聯軸器及傳動系統傳遞給計數結構，直接指示出流經流量計的液體總量。
|

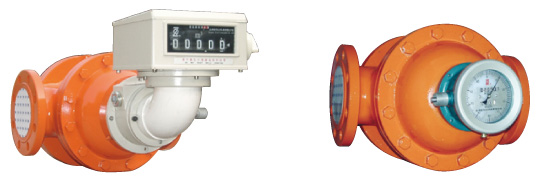

LSZD雙轉子流量計 產品
|
LSZD雙轉子流量計 主要技術指標
| 公稱通徑 | 40、50、80、100、150*、200*、250*、300* |
| 準確度 | 0.1、0.2、0.5級 |
| 壓力損失 | 0～1000mPa.s：＜80kPa、1000～20000mPa.s：＜150kPa |
| 公稱壓力 | 1.6、2.5、4.0、6.3、2.0、5.0MPa |
| 溫度范圍 | -20℃～+80℃、-20℃～+120℃** |
| 介質粘度 | 0.32～2000mPa.s |
| 環境溫度 | -30℃～+70℃ |
| 連接法蘭 | GB9115-2000、JB/T82-94 另可按用戶指定法蘭標準制造 |
| 光電脈沖（電流）轉換器 | 防爆標志：Exd Ⅱ BT4 |
LSZD雙轉子流量計 特性曲線
基本誤差曲線與壓力損失曲線
|

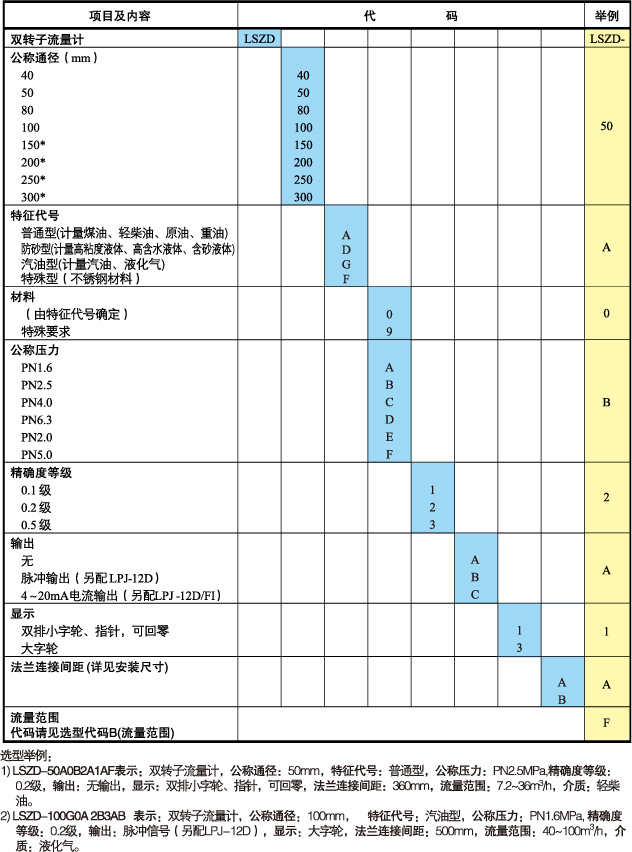

LSZD雙轉子流量計 特性曲線 選型編碼A
|

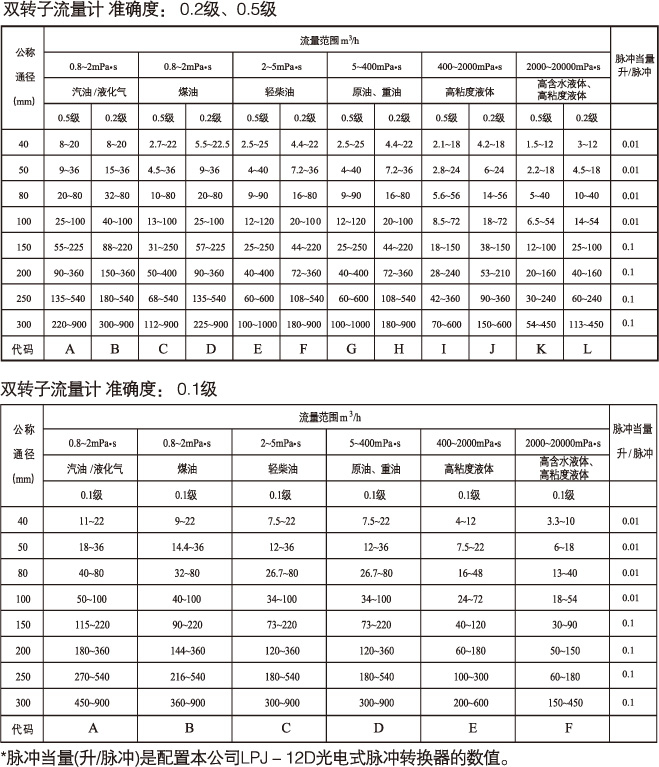

LSZD雙轉子流量計 特性曲線 選型編碼B（流量范圍代碼）
|

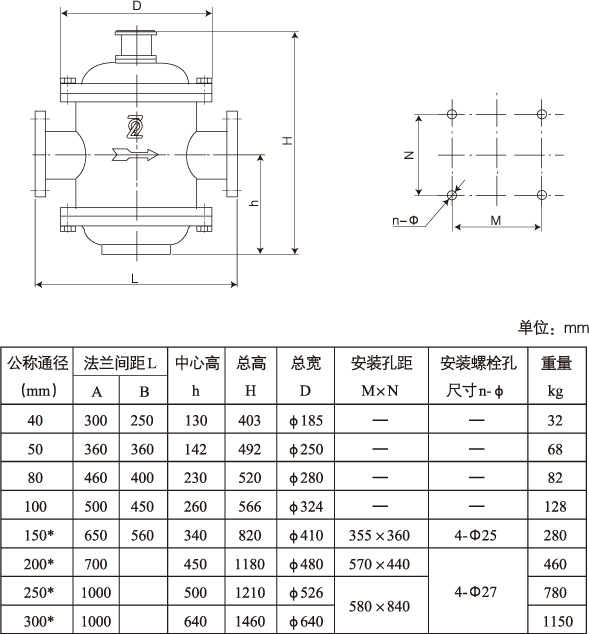

LSZD雙轉子流量計 特性曲線 外形尺寸及安裝
|

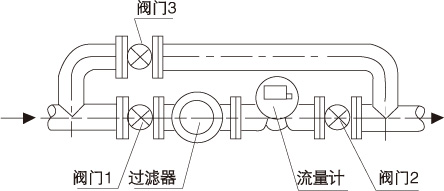

LSZD雙轉子流量計 特性曲線 安裝示意
|
1.機械安裝
a、流量計的安裝位置應盡量避免振動大、溫度高，磁場干擾性強的環境，而選擇便于維修的位置安裝。
b、在新管道上安裝流量計時，為了避免管道中雜質進入流量計，可先用一段管子代替流量計，對管道進行清洗，然后換上流量計。
c、流量計應安裝在水平管路的主管道上，參考上圖設置旁路管路，水平配管應留有拆卸檢修時所需的空間。
d、安裝流量計時，流量計本體上的箭頭方向應與液體流動方向一致。
e、在流量計進口前端安裝過濾器，為了使測量準確，應排除管路中的氣體，還需安裝消氣器。
f、調節流量的閥門應安裝在流量計的下游側。
g、流量計現場安裝不便于讀數時，可拆下表頭緊固螺釘，旋轉表頭到便于讀數的位置，固緊螺釘。
h、新管線做水壓試驗時須關閉流量計前、后的閥門，避免水進流量計。如果水進入流量計，放水后殘留的水和空氣會腐蝕流量計內部零件，導致流量計轉動部分銹死和大大降低流量計精度和使用壽命。
2、LSZD雙轉子流量計可以配置我公司的LPJ-12D系列光電式脈沖轉換器（隔爆型），該轉換器能輸出脈沖信號或4～20mA標準直流電流信號，實現信號遠傳給接受儀表的功能，
其接線或安裝詳見本公司的LPJ-12D系列光電脈沖轉換器。
3、在用原油檢定時，必須在檢定后趁熱從排油口放盡流量計內的原油。
