YFl00 旋渦流量計特點：適用于液體、氣體和蒸汽的計量。
功能：顯示瞬時和累積流量，并輸出脈沖或4-20mA標準電流或RS-485通訊等信號
使用場合：熱網、化工、冶金、電廠等行業
功能：顯示瞬時和累積流量，并輸出脈沖或4-20mA標準電流或RS-485通訊等信號
使用場合：熱網、化工、冶金、電廠等行業
YF系列渦街流量計
在流體中插入一個圓柱體或角柱體，則會從其兩側交替地產生旋渦。在一定的條件下，這些旋渦的發生頻率與流速成正比。本流量計就是應用這個原理，通過測試旋渦的頻率，實現流量測量的。
渦街流量計有把轉換器和傳感器裝在一起的組合型、分別放置的分離型兩種類型。
渦街流量計的生產技術和關鍵設備從日本橫河電機株式會社引進。
渦街流量計特點：
用途廣泛，既可測量液體，也可測量氣體或蒸汽；
·準確，范圍度大；
·檢測元件不接觸介質，結構簡單，無運動件，可靠，易于安裝及維修；
·可選配置：
TBS（同時顯示瞬時、累積流量）
TBT（顯示累積流量）
TBL（指針指示百分比瞬時流量）
本產品標準號：Q／TDSM 04-2014
本產品執行檢定規程：JJG 1029-2007 渦街流量計檢定規程
渦街流量計產品展示：
| 測量介質： | 液體、氣體、蒸汽 |
| 測量可能范圍： | 雷諾數為5X10^3～7X10^6 |
| 正常工作范圍： | 雷諾數為2X10^4～7X10^6(公稱通徑25A～1OOA) |
| 4X10^4～7X10^6(公稱通徑150A、 200A) |
注：除雷諾數外，流體的流速應有限制，當測量液體時，最大流速為10m／s：測量氣體、蒸汽時為
80m／s， 最小流速與密度和粘度有關．
渦街流量計基本誤差限（在正常工作范圍內）
| 液 體 | 指示值的±1.0% |
| 氣 體 | 指示值的±1.0%（流速為35m/s以下） |
| 指示值的±1.5%（流速為35～80m/s） |
注：此表所示為脈沖輸出的情況，模擬輸出時，應在該值上加上滿刻度值的±0.1％。
| 重復性： | 指示值的±0.2％ |
| 量程設定范圍： | 模擬輸出時，可用量程調整電位器，在下述范圍內設定。 |
| 液 體： | 0-1.1m／s～0-10m／s(公稱通徑25A～1OOA) |
| 0-1.5m／s～0-10m／s(公稱通徑150A、200A) | |
| 0-1.7m／s～0-10m／s(公稱通徑250A) | |
|
氣體或蒸汽：
|
0-11m／s～0-80m／s (公稱通徑25A～1OOA) |
| 0-15m／s～0-80m／s (公稱通徑150A、200A) | |
| 0-17m／s～0-80m／s (公稱通徑250A) | |
|
時間常數：
|
5s(模擬輸出時) |
| 輸出信號： | A）模擬DC4～20mA 二線制 |
|
B）脈沖 三線制電壓脈沖 低電平：0～2V 高電平：電源電壓減電壓降，電壓降與負載阻抗有關(見下圖) VH=E-(R/RL+Vbc) E為電源電壓， R為限流電阻，RL為負載電阻，Vbc為晶體管壓降。 占空比：約50％ |
|
| C）RS-486協議：MODBUS協議（僅限YF/TBS型） |
電源電壓：模擬輸出：DC 12～45V
脈沖輸出：DC 12～30V
流體溫度：-40～300℃
流體壓力: -0.1MPa～連接法蘭公稱壓力
壓力損失：
當測量水時，在流速10m／s時為0．11MPa，當測量大氣壓下的空氣時，在流速80 m／s時為9．1kpa(壓力損失與流量的關系參照下圖)。
| 環境溫度： |
-40～80℃ -20～60℃(隔爆型或帶現場指示部件時) -10～60℃(帶現場積算部件時) |
| 環境濕度： | 5-95％RH |
| 材 料： |
殼體：不銹鋼SCSl4 旋渦發生體：二相不銹鋼SUS329J1 轉換器外殼：壓鑄鋁合金YL 104 |
| 外殼防護等級： | IP65 |
| 防爆結構： | 隔爆型dIIBT4 |
| 信號電纜： | YF011型，用于分離型旋渦流量計與旋渦流量計轉換器之間的連接。電纜長度為20m以下適用溫度為 - 40～150℃ |
| 接線連接孔： | G1/2"，圓柱管螺紋 |
| 附加規格： |
1)帶現場指示部件：僅適用模擬輸出型0～100％等分刻度。 1.5級250°廣角度指示。 代號：／TBL 2)帶現場積算部件：脈沖輸出型和模擬輸出型均適用。六位數液晶顯示累積流量,有斷電保護功能。 代號：／TBT 3)帶現場積算部件：自帶電源，無輸出， 代號：／TBT-G 4)帶現場積算部件：脈沖輸出和模擬輸出型均適用，能同時顯示瞬時和累積流量， 代號：YF／TRS |
|
渦街流量計型號表示 YF100型旋渦流量計
※ 推薦公稱壓力為PN4.0，大于PN4.0為特殊訂貨。 YFA11型旋渦流量計轉換器（分離型）
YF011型信號電纜（分離型）
※ 附末端處理用零件1套。 |
|
渦街流量計測量范圍 ·水的測量范圍
注：基準15℃，密度為1000kg/m^3 ·空氣的測量可能范圍
注： 1)在標準的溫度壓力條件下（0℃、1個大氣壓） 2)表上的壓力是工況溫度為0℃時的壓力 3)最大流量低于80m/s 4)最小值可以從圖中求得，當括弧內的值高于最小可測流量時，這些值就表示最小線性流量（Re=20，000或40，000）
注：最大值由流速低于80m/s |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

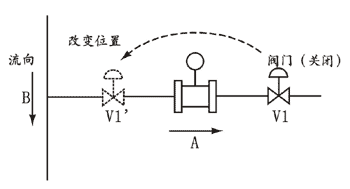

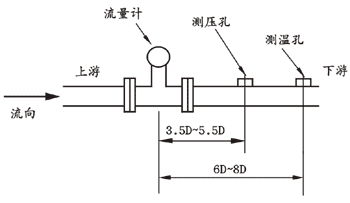

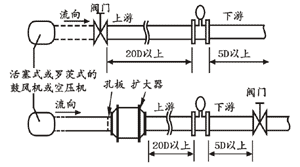

渦街流量計外型及安裝尺寸 注：直管段要求：詳見“安裝說明及圖示” ·組合型  ·分離型    旋渦流量計轉換器  · YF100型 旋渦流量計的接線 組合型的接線  、分離型的接線  渦街流量計選型參數表  備注： 1.凡是*處的必須填寫。 2.凡是口處請選擇打勾確認 3.對于測量氣體，流量單位必須確認清楚，工作狀態下的流量單位為m^3/h；標準狀態下的流量單位為Nm^3/h。 4.刻度流量僅與模擬輸出4～20mA相對應，如：刻度流量0～100m^3/h對應的電流輸出就是4～20mA。 5.同一臺儀表，其流量單位應統一。 6.顯示單位 單一（TBT）：僅顯示累積量：1m^3、0.1m^3、0.01m^3、0.001m^3等 雙顯（TBS）：同時顯示瞬時量和累積量 瞬時量：1m^3/h、0.1m^3/h、0.01m^3/h、1L/h、0.1L/h、0.01L/h 累積量：0.1m^3、0.01m^3、0.001m^3、0.1L、0.01L、0.001L 顯示單位與口徑相關，口徑大單位大，口徑小單位小，詳見相關說明書。 顯示器 YF/型顯示器與旋渦流量計配套使用對流量計的信號進行檢測、轉換、積算、顯示，并具有失電保護功能。 顯示器功能  主要技術指標 基本配置
可選的配置
結構和外形尺寸
 積算儀
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
