流量計的外形尺寸與安裝尺寸見圖、表
|
|
|
|
公稱
通徑
mm
|
L
|
H
|
重量
（kg）
|
|
DN25
|
260
|
154
|
≈7
|
|
DN40
|
300
|
162
|
≈12
|
|
DN50
|
360
|
167
|
≈16
|
|
DN80
|
460
|
182
|
≈25
|
|
DN100
|
500
|
192
|
≈33
|
|
DN150
|
650
|
215
|
≈54
|
|
DN200
|
700
|
242
|
≈84
|
|
DN250
|
1000
|
267
|
≈138
|
|
* 重量按PN1.6計算，其他規格基本上根據法蘭重量變化。
|
|
|
|
|
|
公稱通徑
|
公稱壓力
|
D
|
K
|
N孔-φL
|
公稱通徑
|
公稱壓力
|
D
|
K
|
N孔-φL
|
|
DN25
|
1.6
2.5
4.0
|
φ115
φ115
φ115
|
φ85
φ85
φ85
|
4-φ14
4-φ14
4-φ14
|
DN100
|
1.6
2.5
4.0
|
φ215
φ230
φ230
|
φ180
φ190
φ190
|
8-φ18
8-φ23
8-φ23
|
|
6.3
2.0
5.0
|
φ135
φ110
φ125
|
φ100
φ79.5
φ89.0
|
4-φ18
4-φ16
4-φ18
|
6.3
2.0
5.0
|
φ250
φ230
φ255
|
φ200
φ190.5
φ200.0
|
8-φ25
8-φ18
8-φ22
|
|
DN40
|
1.6
2.5
4.0
|
φ145
φ145
φ145
|
φ110
φ110
φ110
|
4-φ18
4-φ18
4-φ18
|
DN150
|
1.6
2.5
4.0
|
φ280
φ300
φ300
|
φ240
φ250
φ250
|
8-φ23
8-φ25
8-φ25
|
|
6.3
2.0
5.0
|
φ165
φ130
φ155
|
φ125
φ98.5
φ114.5
|
4-φ23
4-φ16
4-φ22
|
6.3
2.0
5.0
|
φ340
φ280
φ320
|
φ280
φ241.5
φ270.0
|
8-φ34
8-φ22
12-φ22
|
|
DN50
|
1.6
2.5
4.0
|
φ160
φ160
φ160
|
φ125
φ125
φ125
|
4-φ18
4-φ18
4-φ18
|
DN200
|
1.6
2.5
4.0
|
φ335
φ360
φ375
|
φ295
φ310
φ320
|
12-φ23
12-φ25
12-φ30
|
|
6.3
2.0
5.0
|
φ175
φ150
φ165
|
φ135
φ120.5
φ127.0
|
4-φ23
4-φ18
8-φ18
|
6.3
2.0
5.0
|
φ405
φ345
φ380
|
φ345
φ298.5
φ330.0
|
12-φ34
8-φ22
12-φ26
|
|
DN80
|
1.6
2.5
4.0
|
φ195
φ195
φ195
|
φ160
φ160
φ160
|
8-φ18
8-φ18
8-φ18
|
DN250
|
1.6
2.5
4.0
|
φ405
φ425
φ445
|
φ355
φ370
φ385
|
12-φ25
12-φ30
12-φ34
|
|
6.3
2.0
5.0
|
φ210
φ190
φ210
|
φ170
φ152.5
φ168.5
|
8-φ23
4-φ18
8-φ22
|
6.3
2.0
5.0
|
φ470
φ405
φ445
|
φ400
φ362.0
φ387.5
|
12-φ41
12-φ26
16-φ29.5
|
|
|
LHS螺旋(單轉子)流量計安裝與接線
|
|
1．流量計安裝
（1）流量計應水平安裝。
（2）管道內流體的流向應與流量計銘牌上的流向一致。
（3）調節流量大小的閥門應安裝在流量計的下游。
（4）管道內徑應與流量計通徑一致，且兩者應保持同心。
（5）安裝密封墊時，不應使密封墊突入管道內。
|
|

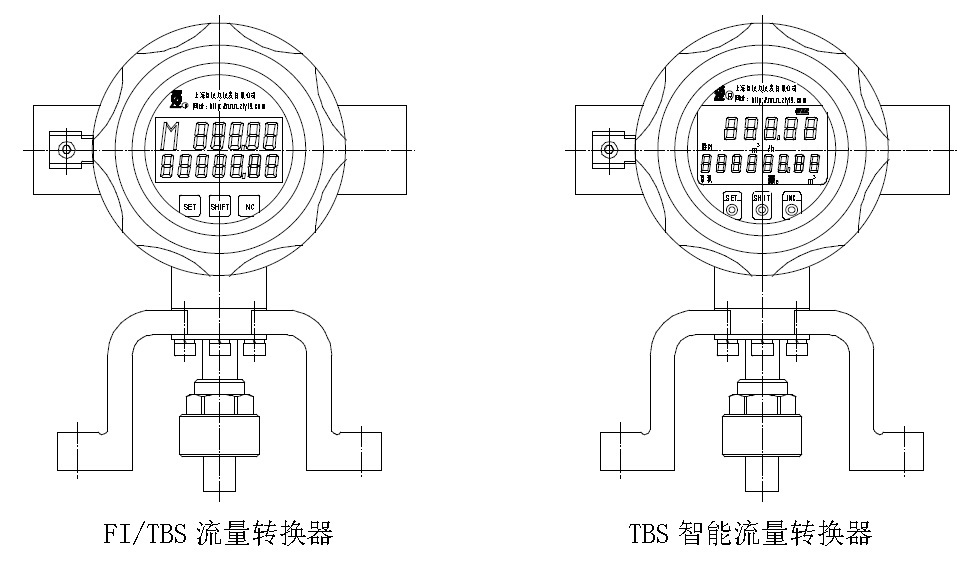

2．流量轉換器
（1）流量轉換器的檢測頭插入流量計的接頭座孔中，支架二個孔套進殼體上的螺栓，用鎖緊螺母將檢測頭加鎖緊，再擰緊二個M8螺母。
（2） 隔爆密封接頭按《隔爆型產品安裝注意事項》所示安裝隔爆密封接頭、穿線。
（3） 接線

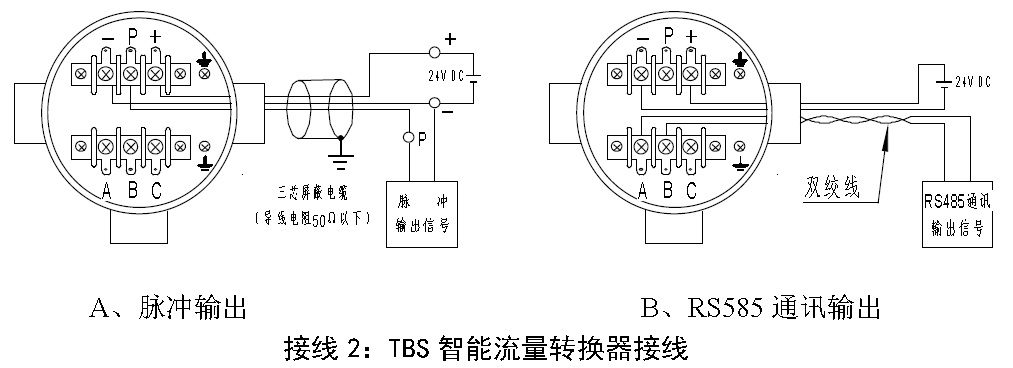

流量轉換器的接線形式如圖所示。
|
|
|
|
|
|
（4） 接地
使用屏蔽電纜時，電纜要一端接地，通常在流量積算儀處接地，注意防止噪音從交流電源混入輸出信號線，應使信號線遠離電力回路。
注意：應在未通電的情況下接線，確保接線正確，以免造成流量轉換器損壞
|
|
LHS型螺旋(單轉子)流量計隔爆型產品安裝注意事項
|
|
本產品可用于GB3836.1-2000《爆炸性
氣體環境用電氣設備 第一部分：通用要求》GB3836.2-2000《爆炸性氣體環境用防爆電氣設備
第二部分：隔爆型“d”》所規定的爆炸等級不高于Ⅱ類C級，自然溫度T1～T6組別的Ⅰ區或Ⅱ區危險場所，為確保防爆設備的安全，應小心安裝螺栓、電纜、
管道，維修也要注意安全。
|
|
一、安裝
|
|

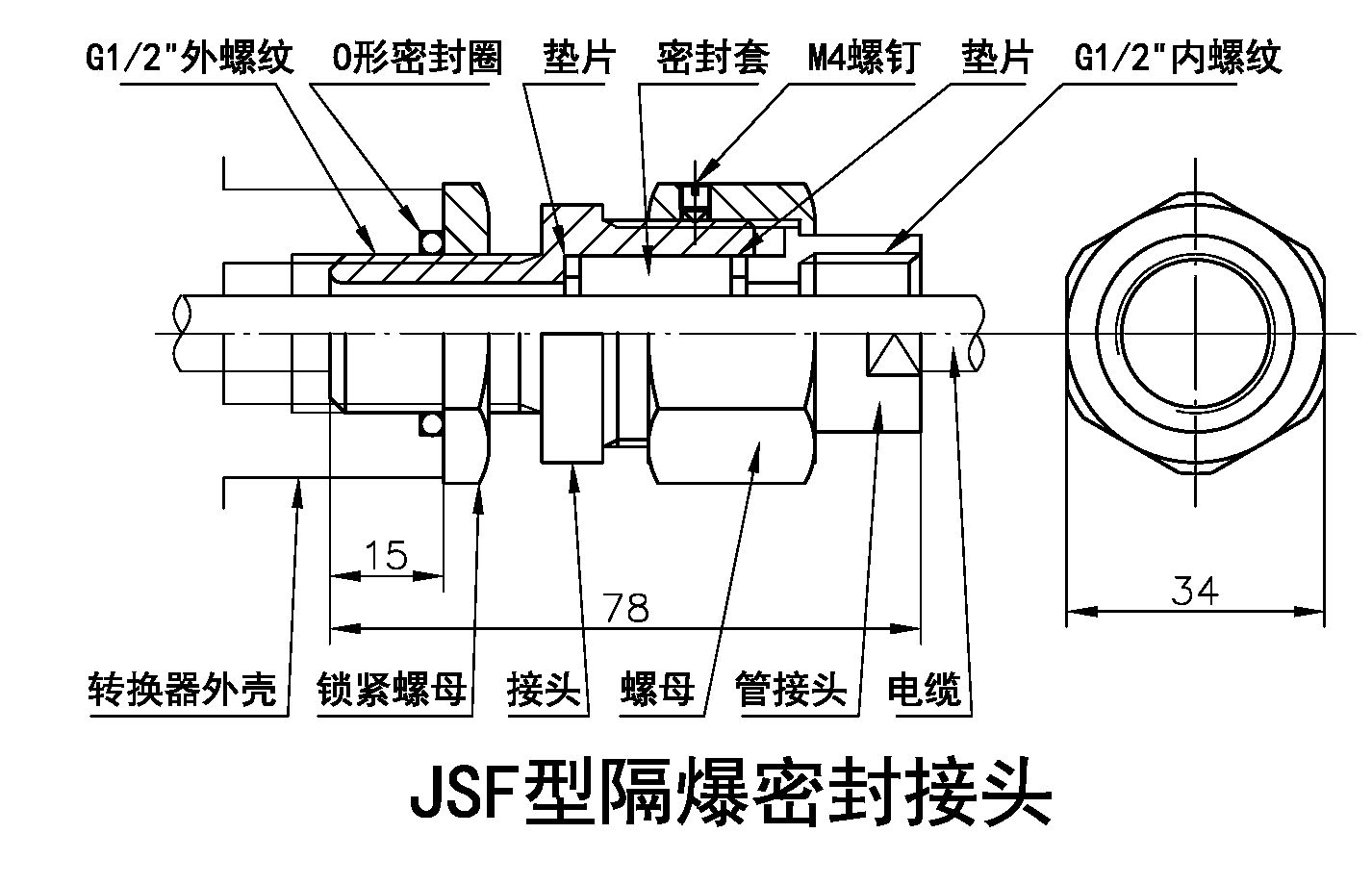

隔爆產品使用的電纜引入裝置應如圖所示的隔爆密封接頭，并按圖正確穿線。
1、產品設有接地端子，用戶在使用產品時，應可靠接地；
2、現場使用、維護時必須遵守“斷電后開蓋”的警告語；
3、引入電纜的護套外徑為Φ8～Φ9（mm），建議使用三芯屏蔽線RVVP3×32×0.2或RVVP3×48×0.2；
4、維修時必須在安全場所進行，當安裝現場確認無可燃氣體存在時，方可維修。
|
|
|
|
二、安裝環境條件
1、周圍環境氣壓為80kPa～110kPa，環境溫度為―20℃～＋60℃，空氣相對濕度為90%；
2、環境中可燃性氣體或易燃液體的蒸汽其爆炸等級不高于Ⅱ類C級；自然溫度為T1～T6組別，產品安裝在Ⅰ區或Ⅱ區危險氣體場所；
3、溫度級別與防爆產品和設備之間外露部分的最高表面溫度及介質溫度不得超過下表規定。
|
|
溫度級別
|
T1
|
T2
|
T3
|
T4
|
T5
|
T6
|
|
介質溫度
|
450
|
300
|
200
|
135
|
100
|
85
|
|
|
三、使 用
1、使用中外殼如出現腐蝕現象，應及時更換；
2、內外接地端子必須可靠接地，在檢修時，接線盒處必須斷電后開蓋；
3、電纜引入裝置中的密封圈、蓋處的O形圈若發現老化必須及時更換；
4、導線與接線片之間應用可靠牢固的方式連接，同時套上絕緣套管要裝好折成直角，確保電氣間隙大于4mm；
5、引線電纜應適合安裝場所的腐蝕性和耐高溫性；
6、安裝接線盒時不得破壞其螺紋及隔爆接洽面；
7、現場要安裝使用和維護產品必須同時遵守GB50058-92“爆炸和火災危險場所電力裝置設計規范”和GB3836.15-2000的有關規定
|

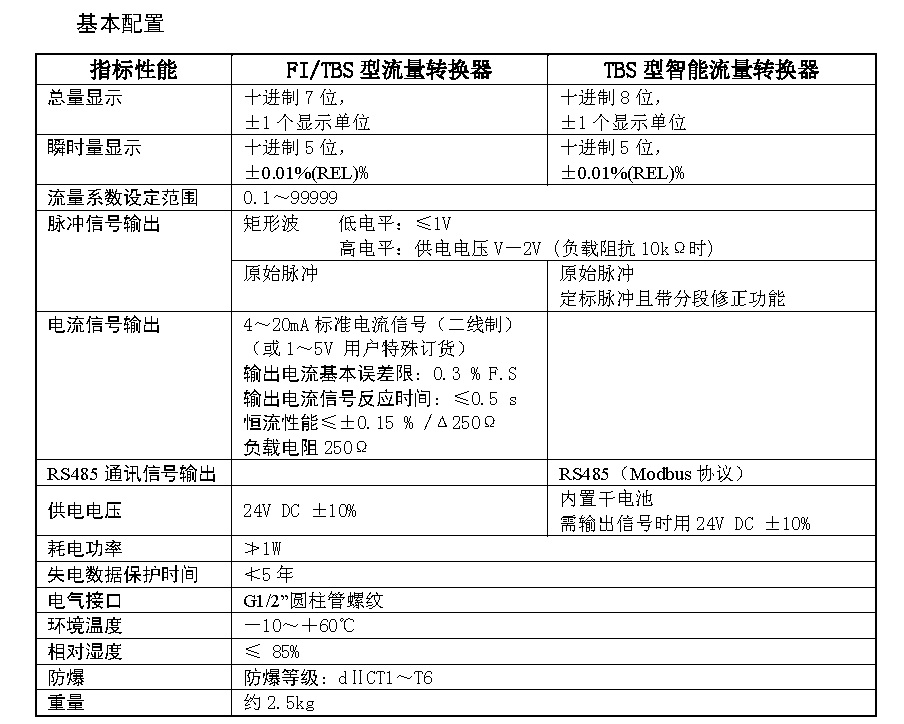

流量轉換器簡介
|
|
A、流量計配置FI/TBS流量轉換器

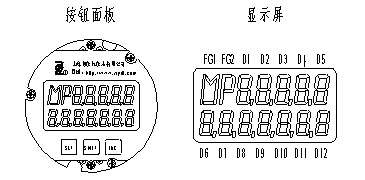

一、顯示屏含義
轉換器面板備有三個按鍵，分別是“SET”、“SHIFT”、“INC”：
“SET” —— 選擇鍵，切換工作、累積流量設置和流量系數設置狀態。
“SHIFT” —— 移位鍵，累積流量設置狀態下調整累積流量分辨率；流量系數設置狀態下使光標向右移動一位；
“INC” —— 加1鍵，累積流量設置狀態下清除累積量；流量系數設置狀態下按一下使光標所在的數字增加1。
|
|
|
|
顯示屏共14個字符，其中：
FG1、FG2為提示符，FG1顯示為M或L；（M為立方米、L為升）
FG2顯示為P；
D1～D5為上排數字；
D6～D12為下排數字。
|
|
二、顯示方式
根據型號的不同，流量轉換器在工作界面下可以：
—— FI/TBS型： 同時顯示瞬時流量和累積流量
—— FI/TBL型：顯示瞬時流量和百分比流量
—— FI/TBT型：顯示累積流量

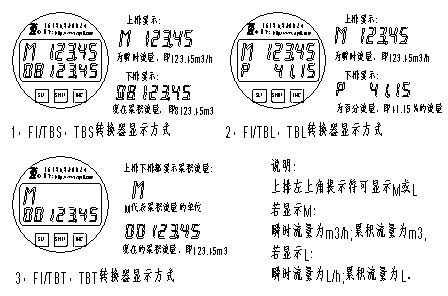

轉換器顯示方式舉例如下：
|
|
|
|
三、設置
|
|
|
|
（一）設置前的說明：
1、平均儀表系數在所配的流量計的合格證上，對合格證應注意保存，每次檢定后，若平均儀表系數有變化，應及時將轉換器中儀表系數進行修改。
2、累積流量的最高小數點位是根據儀表系數確定的，用戶只能將小數點后移。若有瞬時流量顯示，瞬時流量的采樣區間為1秒鐘，每秒進行更新。其小數點根據滿量程數值自動確定。
|
|
儀表系數范圍
|
最高小數點位置及單位
|
|
滿量程數值
|
瞬時流量小數點
|
|
0.10000～0.99999
|
XXXXX．XX m3
|
＜8
|
X．XXXX
|
|
1.0000～9.9999
|
XXXX．XXX m3
|
8～80
|
XX．XXX
|
|
10.000～99.999
|
XXX．XXXX m3
|
80～800
|
XXX．XX
|
|
100～999.99
|
XXXXX．XX L
|
800～8000
|
XXXX．X
|
|
1000～9999.9
|
XXXX．XXX L
|
＞8000
|
XXXXX
|
|
10000～99999
|
XXX．XXXX L
|
|
|
|
（二）設置內容
根據型號的不同，FI/TBS/TBL/TBT可以對以下參數進行設置：
1、累積流量清零（對TBL、FI-TBL無效）
2、累積流量分辨率調整（對TBL、FI-TBL無效）
3、流量系數設置（對所有型號有效）
|
|
B、流量計配置TBS智能流量轉換器

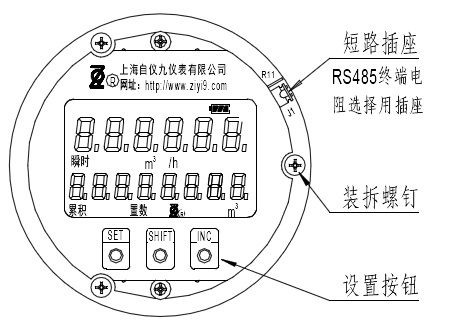

一、顯示屏含義
轉換器面板備有三個按鍵，分別是“SET”、“SHIFT”、“INC”：
“SET” —— 選擇鍵，切換工作狀態和設置狀態，以及設置狀態下確認修改；
“SHIFT” —— 移位鍵，在設置狀態下，使當前活動位向右移動一位；
“INC” —— 加1鍵，在設置狀態下，使當前活動位數字加1或切換新狀態。
|
|
|
|
顯示屏的上排后五位數字顯示瞬時流量，顯示屏的下排八位數字顯示累積流量。
顯示屏的中部和下部有提示字符：
—— 中部提示字符顯示：瞬時及其單位；
—— 下部提示字符顯示：累積及其單位；在設置狀態顯示“置數”。
|
|

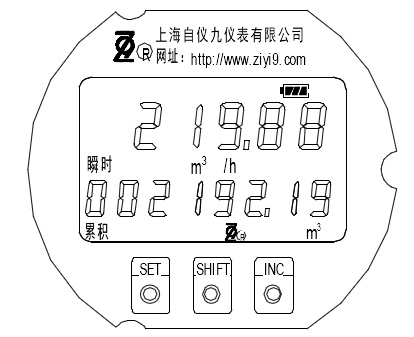

二、顯示方式
1、工作界面下，上排顯示瞬時流量，中部提示符顯示“瞬時”、單位“m3/h”，
下排顯示累積流量，下部提示符顯示“累積”、單位“m3”。
2、設置界面下，下排最高位顯示界面代號“A”、“b”或“C”，其他數位顯示可設置的相關參數值，下部提示符顯示“置數”。
|
|
|
|
三、設置
（一）設置前的說明：
1、平均儀表系數在所配的流量計的合格證上，對合格證應注意保存，每次檢定后，若平均儀表系數有變化，應及時將轉換器中儀表系數進行修改。
儀表系數的取值范圍為：0.010000～99999，可以表示五位有效數字。
2、累積流量的最高小數點位是根據流量大小選擇合適的小數點，推薦取值見說明書。
3、定標脈沖的輸出值，根據流量大小選擇合適的輸出值，推薦取值見說明書。
4、分段修正功能，分段修正數為0表示不修正，分段修正數為1～9表示修正的點數，一般選擇3點或5點，若選擇3點修正，即將3點的流量q和誤差e對應的設入。
（特別說明：分段修正功能僅在定標脈沖輸出時起作用）
（二）設置內容：
1、儀表系數的設置（A界面）
2、Modbus通訊設備地址的設置（b界面）
3、參數的設置（C界面），即分段修正功能的選擇、顯示及輸出精度、阻尼時間、采樣時間、脈沖輸出類型、波特率、校驗位及停止位等
4、累積流量清零
5、Modbus通訊在計算機上的相關設置
|
LHS螺旋(單轉子)流量計使用與維護
|
|
（一）使 用
1、檢查流量計的安裝和流量轉換器的接線，應保證正確無誤。
2、接通電源。
3、打開流量計上游閥門，緩慢打開流量計下游閥門。打開下游閥門時應保證流量大小在流量計的流量范圍內。
|
|
（二）維 護
1、流量計在使用中應避免強烈的震動和碰撞。
2、流量轉換器維修時應先切斷電源后方能打開蓋。
3、打開蓋接線時，應避免灰塵進入流量轉換器內。
4、遠距離傳送時，如果信號在傳輸線上產生較大的衰減，請改用較粗的導線。
|
LHS螺旋(單轉子)流量計運輸和貯存
|
|
1、流量計在運輸和搬運過程中（到達設置地點前或返回修理時），為了防止受到損傷，應保持本公司發運時的包裝狀態。
2、流量計應存放在溫度為5~40℃，相對濕度不超過85％的通風且不含腐蝕性氣體的室內。
3、在搬運過程中嚴禁直接提取流量計上的流量轉換器。
|
|
|
